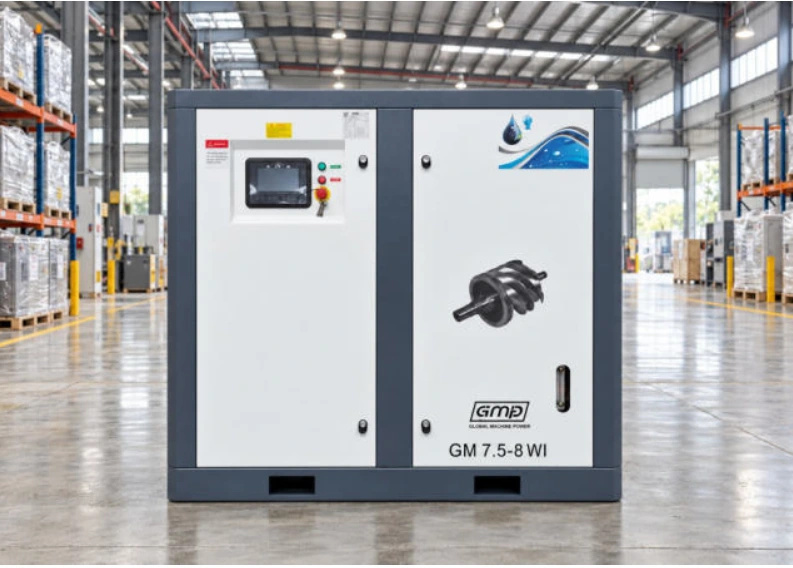

Безмасляный компрессор GMP GM 11-8 WI VSD

Серия GM-WI

Винтовые безмасляные компрессоры с водяным впрыском

Вода используется для смазки, уплотнения и охлаждения винтового блока. Серия GM-WI помогает получать чистый сжатый воздух без масляного контура и поддерживать стабильную работу при промышленной нагрузке.

Без подачи масла в камеру сжатия

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СЕРИИ

До 250 кВтМощность

8 / 10 / 12,5 барРабочее давление

До 45 м³/минПроизводительность

Показатели относятся к серии. Внешний вид, характеристики и комплектация зависят от модели.

Роль воды в процессе сжатия

Функция	Роль воды
Смазка	Вода участвует в смазке винтового блока.
Уплотнение	Участвует в уплотнении при сжатии воздуха.
Охлаждение	Отводит тепло в процессе сжатия.

3D-иллюстрации условные: показывают принцип, а не геометрию конкретного узла.

Преимущества GM-WI

Водяной впрыск, конструкция водяного контура и возможность частотного регулирования — основные акценты серии.

Без подачи масла

Масло не подаётся в камеру сжатия. В рабочем процессе используется вода.

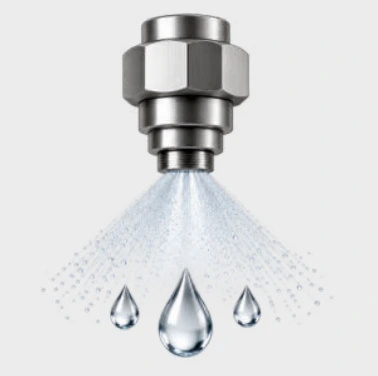

Водяной впрыск

Вода участвует в работе винтового блока и отводе тепла при сжатии.

Температурный режим

Водяной впрыск помогает отводить тепло непосредственно при сжатии.

Нержавеющие узлы

Элементы водяного контура выполнены из нержавеющей стали.

Снижение шума

Шумозащитное исполнение и система охлаждения снижают шумовые показатели.

Исполнения WI VSD

Частотный привод предусмотрен в соответствующих исполнениях серии.

GMP заявляет класс 0 по ISO 8573. Подтверждающие документы и условия применимости согласуются при подборе оборудования.

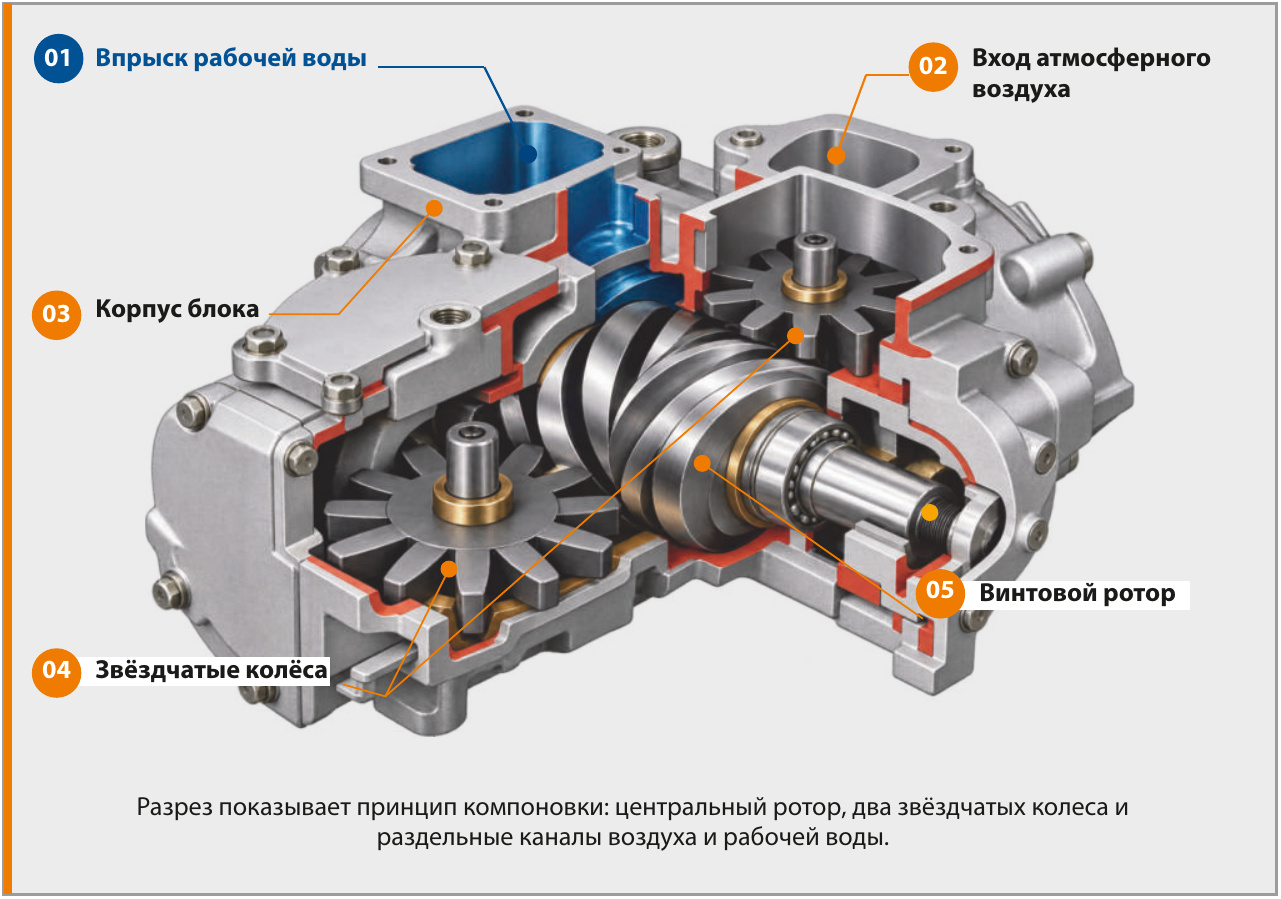

Принцип водяного впрыска

В серии GM-WI вода участвует в процессе сжатия и охлаждении винтового блока. Масло в камеру сжатия не подаётся.

Вода в рабочем процессе

Поясняющая 3D-иллюстрация. Геометрия условная и не заменяет чертёж конкретной модели.

Два рабочих контура

Воздушный поток и циркуляция воды связаны в винтовом блоке. После сжатия вода отделяется и возвращается в рабочий контур.

Воздух: от входа к выходу

Вода: рециркуляция и контроль

Резервуар

Контроль уровня воды в водоотделителе.

Охлаждение

Отвод тепла в системе охлаждения.

Фильтрация

Очистка циркулирующей воды водяным фильтром.

Функциональная схема упрощена: арматура, датчики и монтажные соединения показаны в документации конкретной установки.

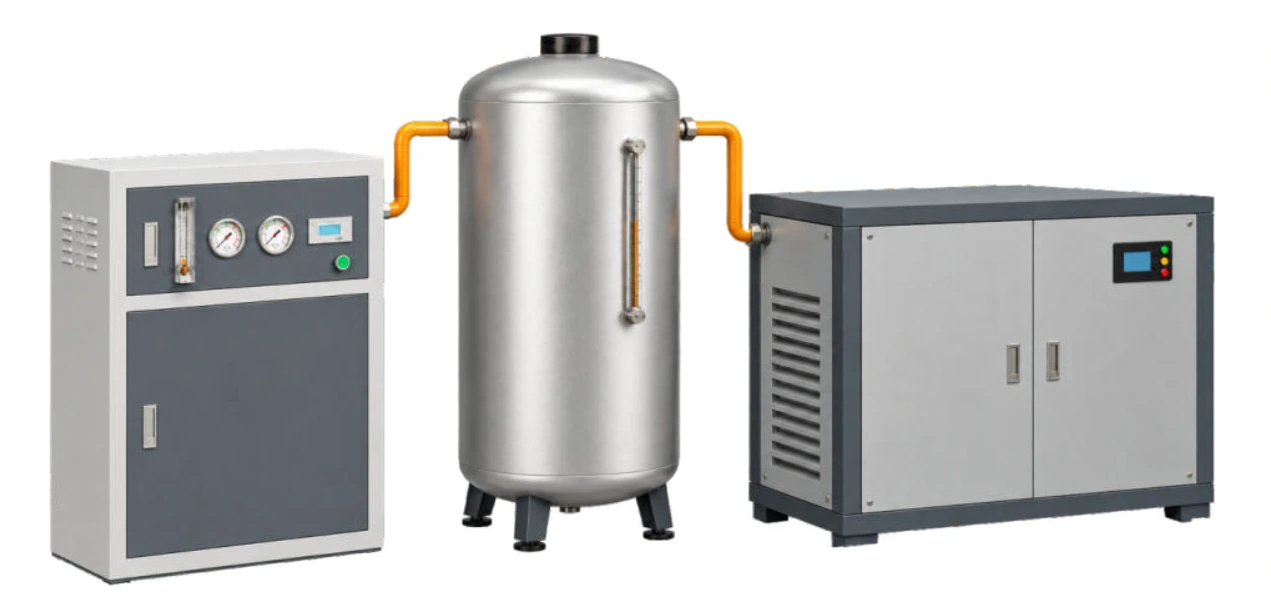

Водоподготовка станции

Качество воды влияет на работу системы водяного впрыска. Параметры водоподготовки и баков согласуют с выбранной моделью.

В комплект поставки также входит напорный бак. На иллюстрации из каталога он отдельно не показан.

3D-схема показывает состав системы, а не монтажные высоты. Давление подачи, отметки резервуара и фундамент определяют по проекту.

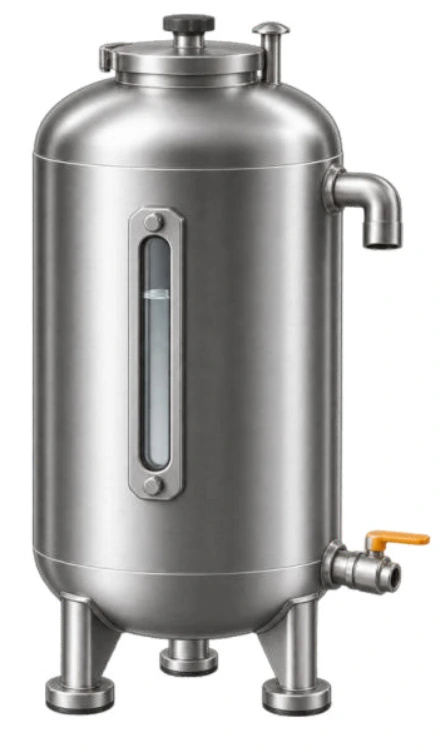

Резервуар и условия подачи

Рабочая вода внутри компрессора и внешний запас подготовленной воды — разные объёмы. Их нельзя подменять друг другом.

Рекомендованная ёмкость внешнего резервуара

Мощность компрессора	Ёмкость резервуара
7,5–75 кВт	500 л
90–132 кВт	1000 л
160–250 кВт	1500 л

Окончательную ёмкость резервуара и условия подачи подготовленной воды согласуют для выбранной модели при заказе.

Смола и водоснабжение

Загрузка ионообменной смолы приведена для базовых моделей на 8 бар. Для других исполнений объём согласуют при подборе водоподготовки.

Внешний охлаждающий контур: давление воды на входе не менее 2,5 бар (изб.), температура не выше 32 °C. Применимость и расход воды подтверждают для выбранного исполнения.

Конструкция и доступ к узлам

Прямой привод, шумозащитный корпус и доступ к обслуживаемым компонентам формируют конструкцию серии GM-WI.

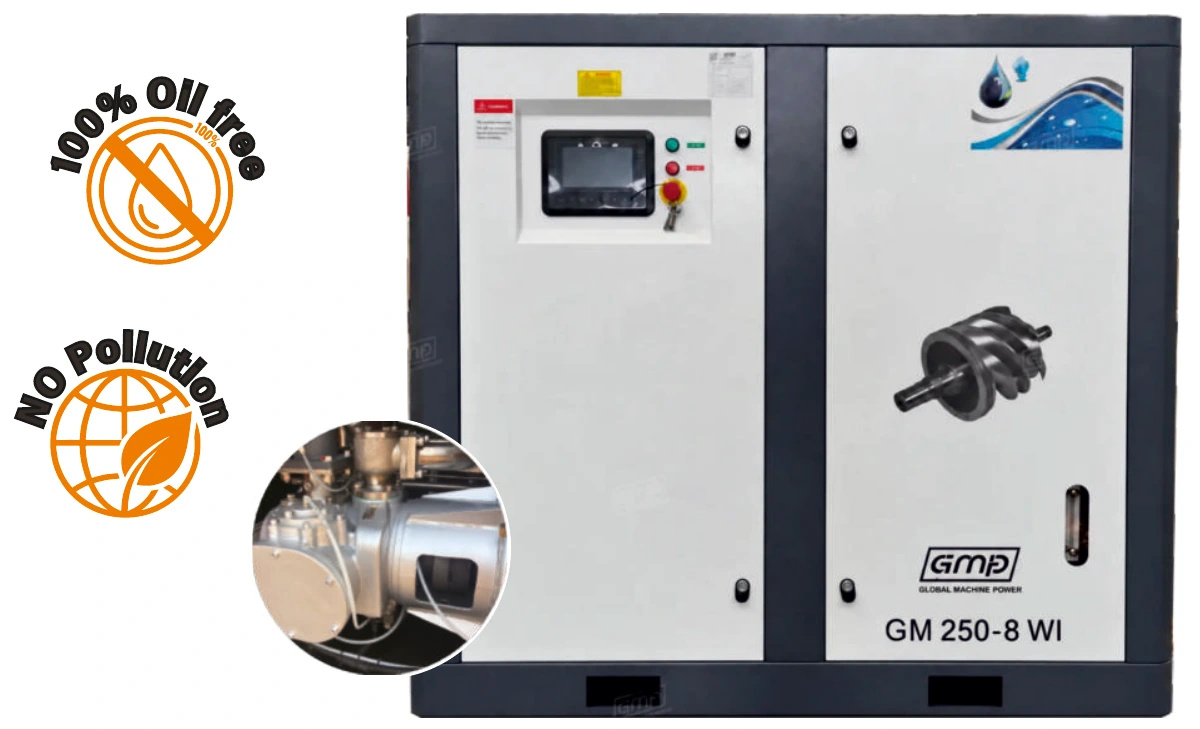

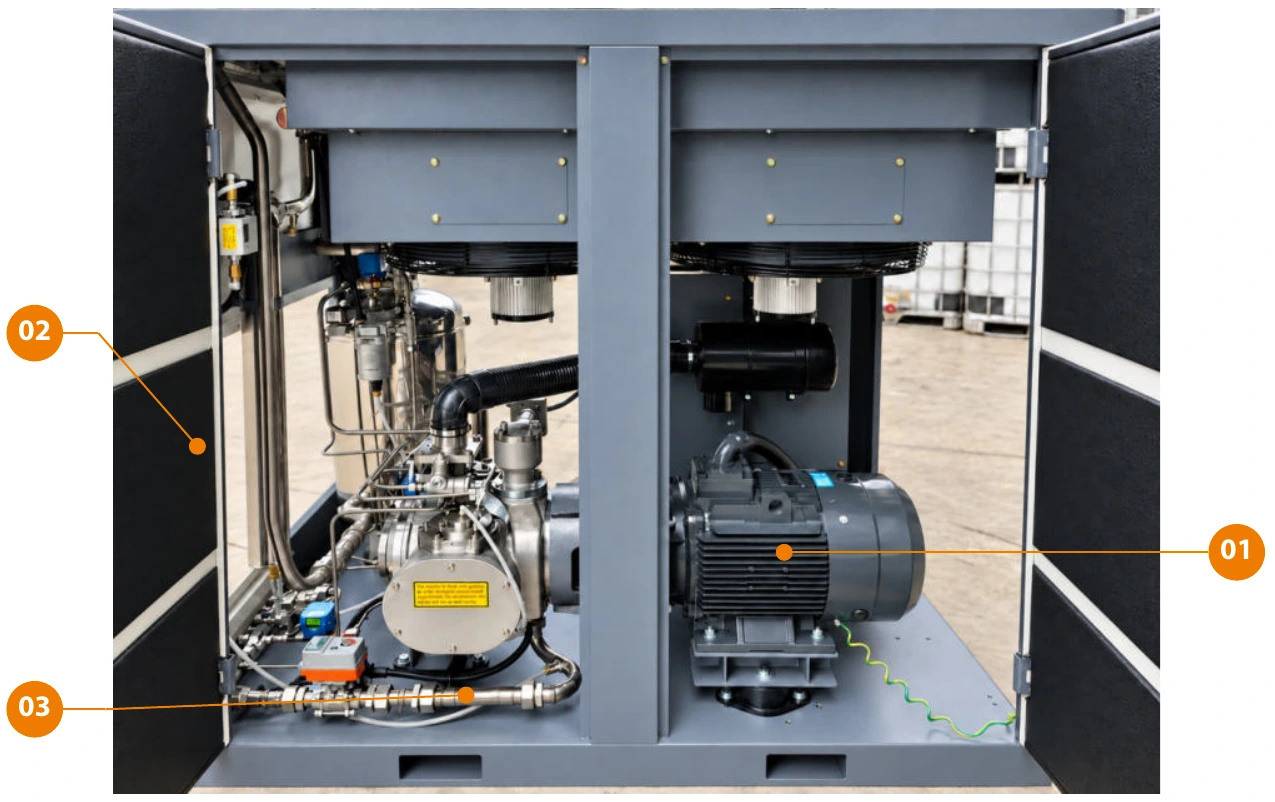

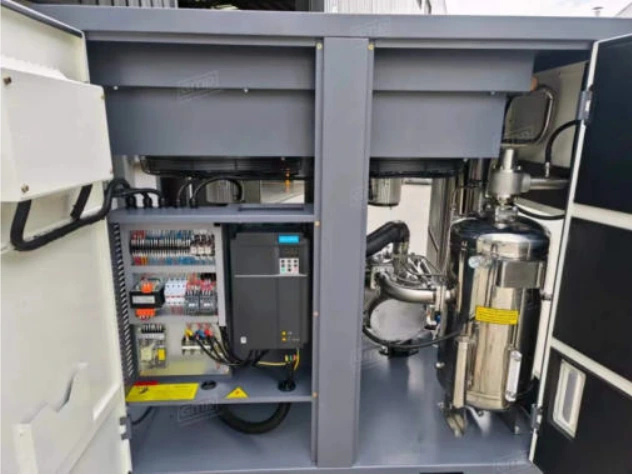

На фото показана конструкция GM WI VSD. Компоновка зависит от исполнения.

Фильтрация и водоотделение

Входной воздушный фильтр защищает внутренние узлы. Водяной фильтр работает в системе рециркуляции воды.

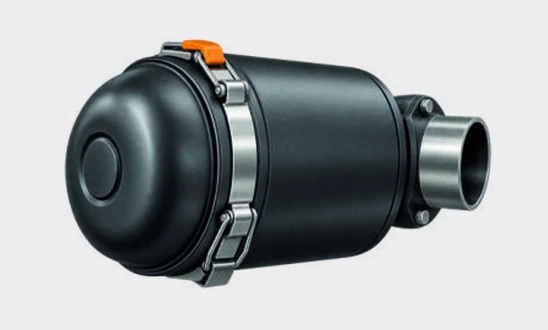

01 · Воздушный фильтр

2 мкм
Степень фильтрации. Защита внутренних компонентов от пыли.

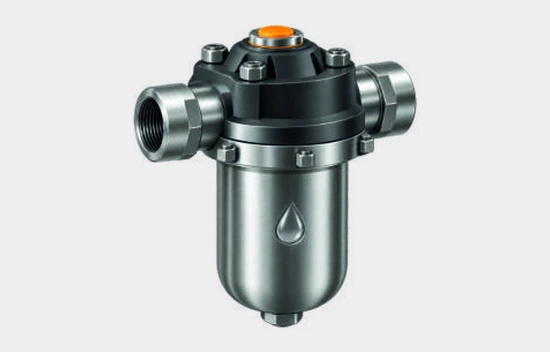

02 · Водяной фильтр

10 мкм
Степень очистки. Контроль состояния и своевременная замена.

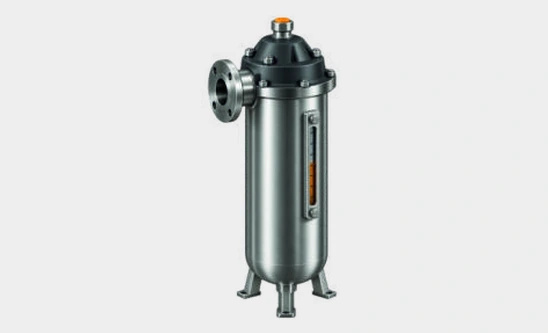

03 · Водоотделитель

Нержавеющая сталь
Отдельный резервуар с измерением уровня воды.

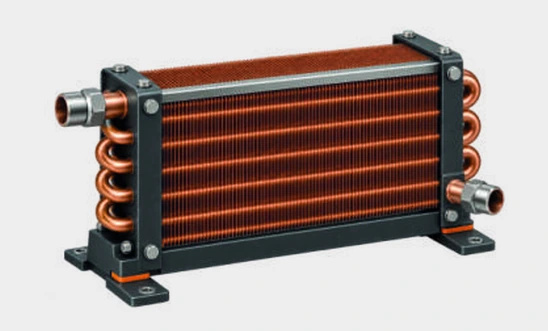

04 · Теплообменник

Медь
Материал теплообменника. Отвод тепла в процессе работы.

3D-визуализации условные. Фильтрация на входе и очистка воды не определяют класс воздуха на выходе станции.

Частотный привод WI VSD

В исполнениях WI VSD применяется частотный привод. Параметры конкретного двигателя и регулирования определяют по модели.

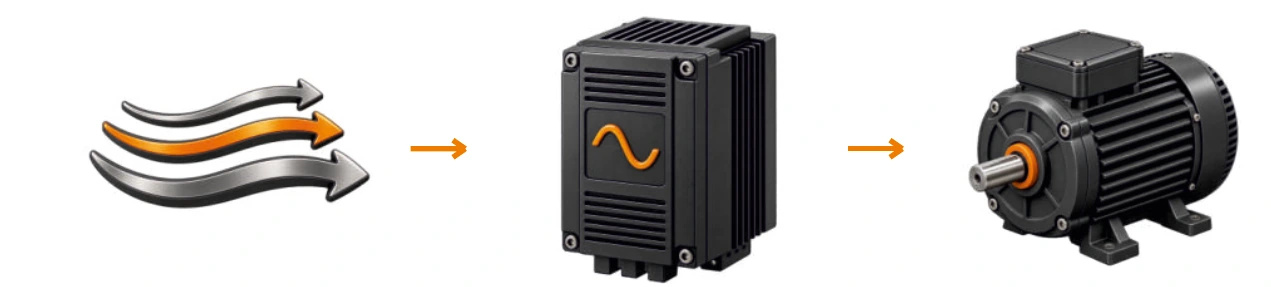

Принцип частотного регулирования

Для переменного потребления воздуха

Частотный привод позволяет изменять скорость вращения двигателя в зависимости от потребления воздуха. Для GM WI VSD указан двигатель на постоянных магнитах (PM).

WI VSD
Частотный привод указан в обозначении и характеристиках модели.

Проверка исполнения
Двигатель, его защиту и диапазон регулирования подтверждают при заказе.

Энергопотребление оценивают по фактической нагрузке и режимам работы конкретной установки.

Управление и дополнительные опции

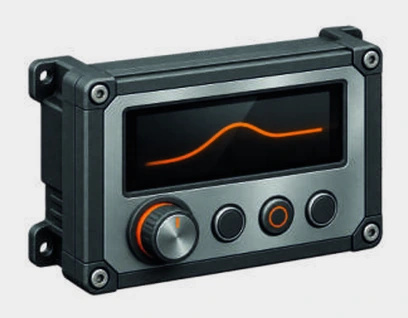

GM WI VSD оснащается контроллером MAM-6080. Комплектацию других моделей подтверждают при заказе.

Локальное управление

MAM-6080

Локальная система управления компрессором. Исполнение контроллера указывается в технической комплектации.

Дополнительная возможность

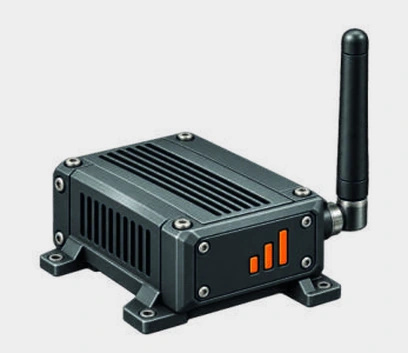

GSM-мониторинг

GSM-мониторинг доступен как дополнительная сервисная возможность. Состав функций и необходимое оборудование согласуют отдельно.

Опциональное подключение

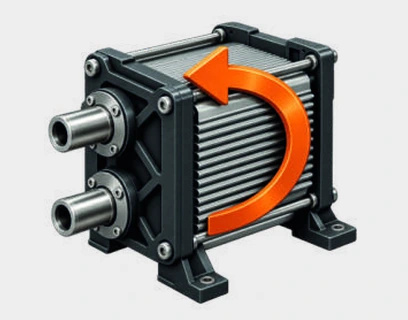

Рекуперация тепла

Для GM WI VSD предусмотрено опциональное подключение системы рекуперации тепла. Состав системы согласуют при заказе.

3D-значки обозначают функции, а не внешний вид конкретных комплектующих.

GSM-мониторинг и рекуперация тепла согласуются отдельно. Комплект поставки компрессора, указанный в начале описания, включает установку осмоса со встроенным умягчителем, бак для подготовленной воды и напорный бак.

Подготовка воздуха после сжатия

Осушитель, воздушный ресивер и магистральные фильтры подбирают под требования потребителя. Они не являются встроенными узлами всех GM-WI.

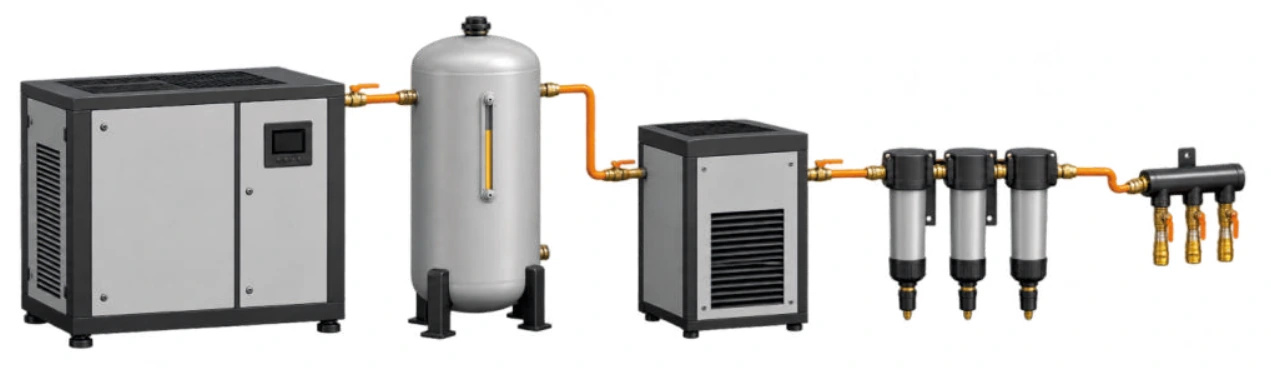

От компрессора к потребителю

3D-схема условная: не определяет монтажные расстояния, количество или классы фильтров.

Состав подготовки определяется задачей

GM WI VSD не оснащён встроенным осушителем и ресивером. Нужную степень осушки и фильтрации согласуют отдельно.

Для подбора указывают расход воздуха, рабочее давление, режим потребления и требования к качеству воздуха. Объём ресивера определяют с учётом пиков потребления. Осушитель выбирают по требуемой точке росы, расходу и условиям на входе. Фильтры подбирают по допустимому содержанию загрязнений. При расчёте учитывают потери давления в оборудовании подготовки и трубопроводах.
